TRIPLET
Buduję nowy teleskop TN 200/1478.
Przeznaczenie: obserwacja zjawisk zakryciowych.
Założenia: tubus drewniany, składany z trzech części (stąd nazwa)
Duża średnica lustra i długa ogniskowa. Łatwy do transportu.
Montaż - Dobson
Planowana inauguracja: 14 lipca 2012 - obserwacja zakrycia Jowisza.
Niestety słaba pogoda - inauguracja odbędzie się później
po wykonaniu jeszcze skrzynki Dobsona do teleskopu.
STAN ZAAWANSOWANIA ROBÓT:
2012 08 12/13 cała noc

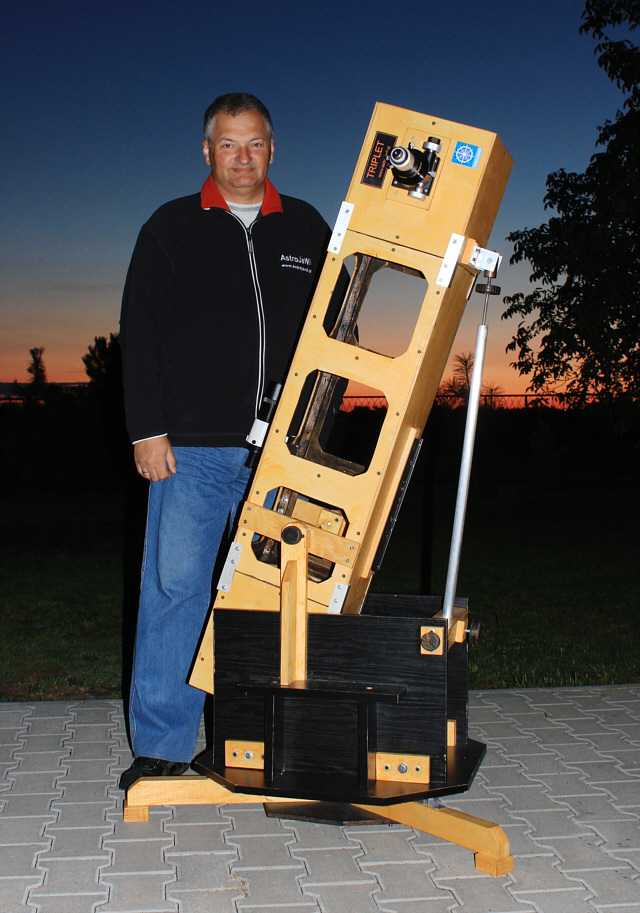

12/13 sierpnia 2012 - TRIPLET w akcji. Pierwsze obserwacje teleskopem
pod czarnym niebem w Wójcinie. Ślicznie było widać M57, M27 i M13
z widocznymi pojedynczymi gwiazdami tej gromady kulistej aż do jej centrum.
Nad ranem przepatrzyłem Księżyc. Podoba mi się teleskop, ale urodziło się kilka
pomysłów usprawniających obserwowanie.
Powiększ
Powiększ
2012 07 29 godz. 16:30

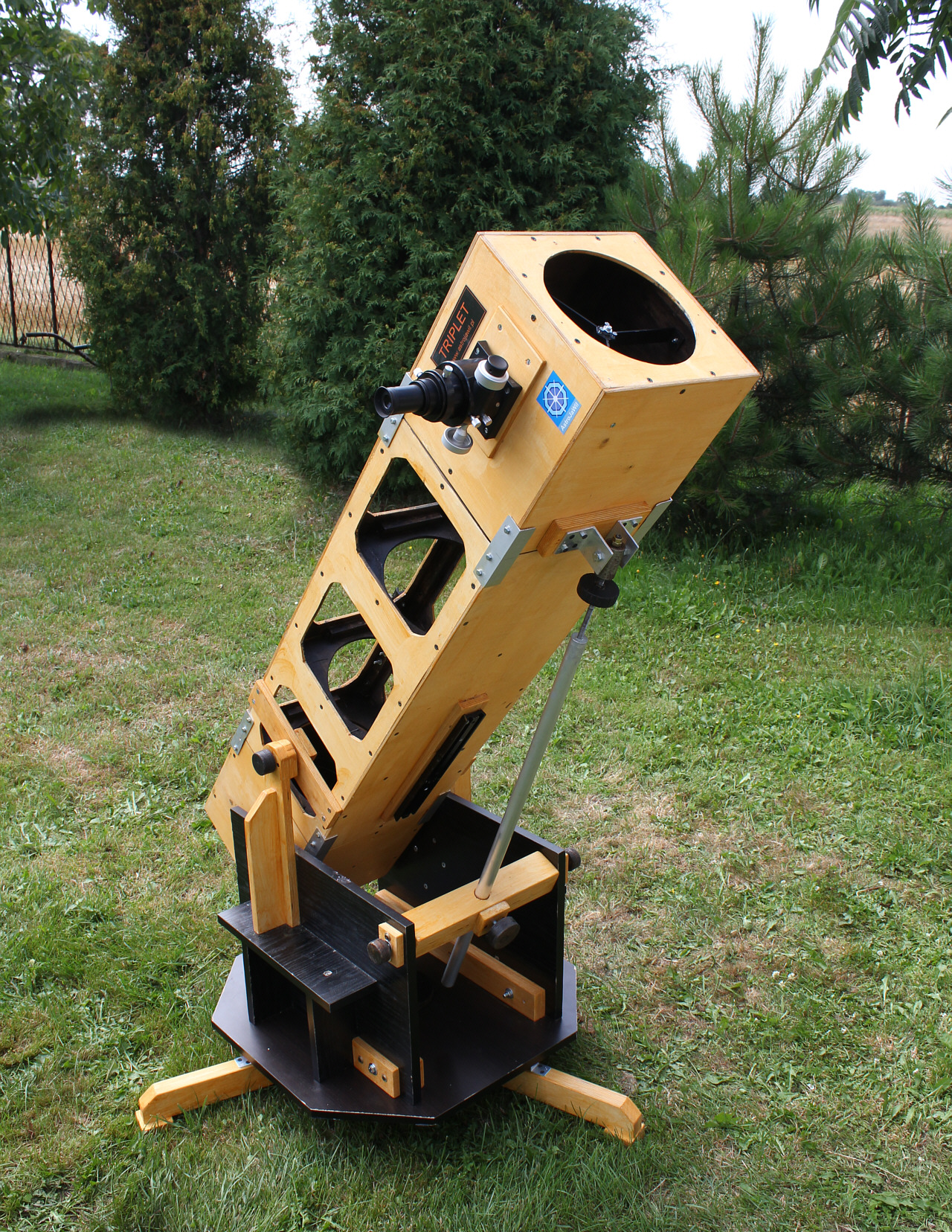

29 lipca 2012 - TRIPLET cały złożony. Wszystko pasuje i działa.
Wkrótce pierwsze obserwacje.
Powiększ
* * * * * *
2012 07 26 godz. 21:00
26 lipca 2012 - Dobson do TRIPLETa skończony i pomalowany.
Teraz tylko przykręcić parę "śrubek" do tubusa i teleskop gotowy do patrzenia w niebo.
Ale to dopiero w Wójcinie.

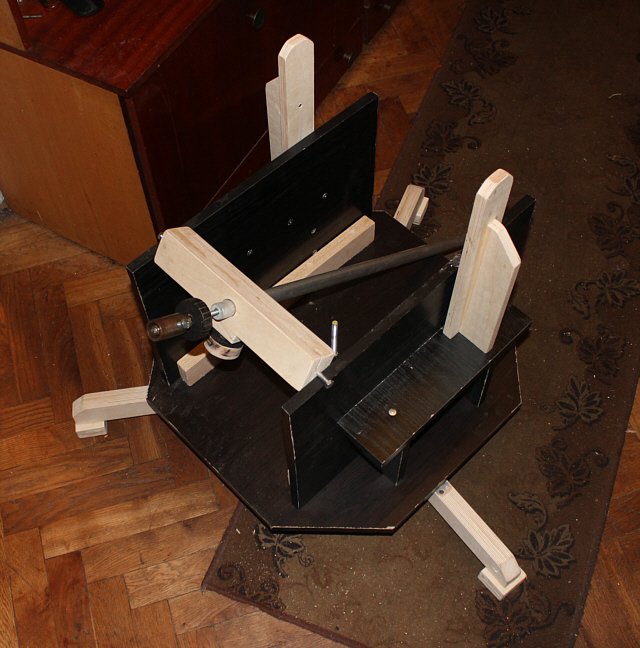

Dobson skończony i pomalowany
Trojnóg

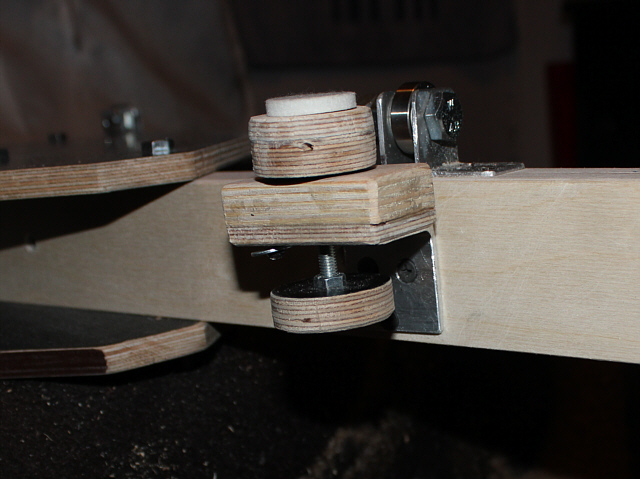

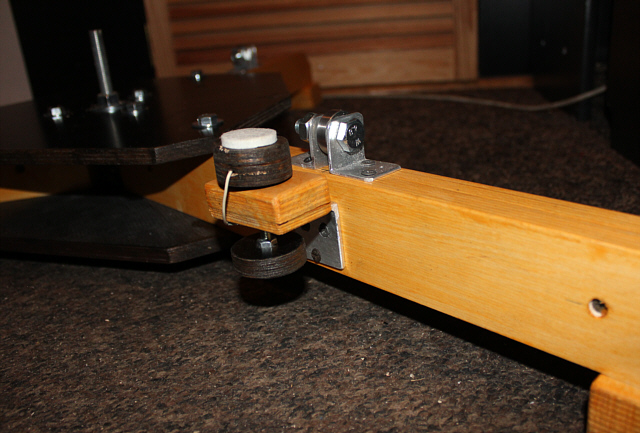

Hamulec. Filcowa nakrywka jest luźna, ale jest przymocowana na kabelek,
aby jej nie zgubić podczas transportu.
Montaż złożony - gotowy do transportu.
* * * * * *
2012 07 25 godz. 23:14
25 lipca 2012 - Trójnóg już skończony - tylko pomalować.
Skrzynka - jeszcze montaż drobnych elementów ze sklejki i zostanie tylko malowanie.
Skrzynka już się ładnie obraca na łożyskach.
Aby zbyt lekko nie przesuwał się teleskop dorobiłem hamulec. Klocek filcowy,
dociskany jest do obracającej się płyty z regulowana siłą dolnym pokrętłem.
W ten sposób reguluję opór przesuwu teleskopu.
* * * * * *
2012 07 24 godz. 23:50
24 lipca 2012 - Sporo zrobiłem. Już jest prawie gotowy składany trójnóg (na czas transportu)
oraz blokada rurki mikroruchów wysokości.
Trójnóg rozłożony

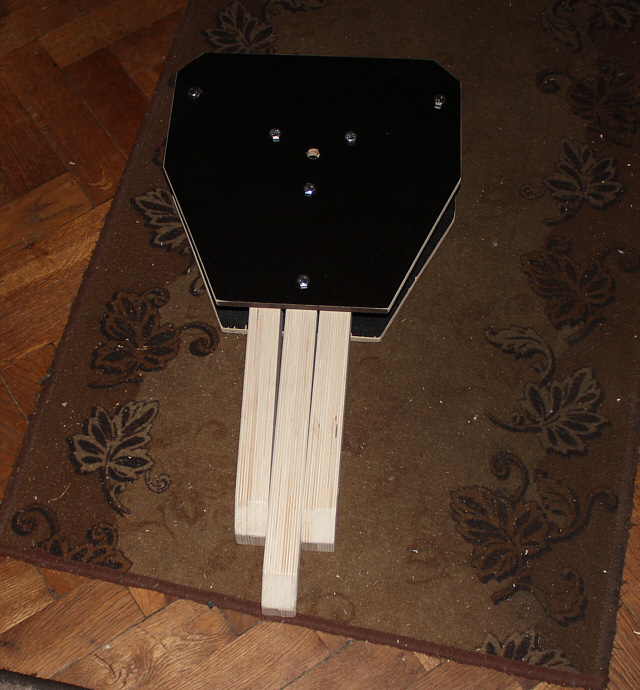

Trójnóg złożony do transportu.

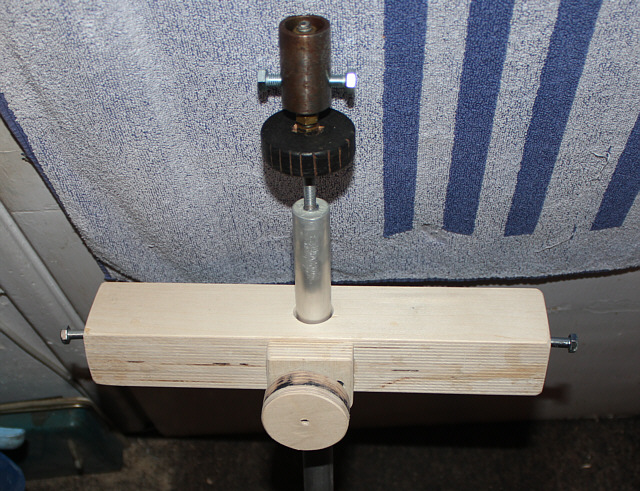

Blokada rurki do mikroruchów wysokości.
* * * * * *
2012 07 18 godz. 22:00
19 lipca 2012 - Dociąłem, kleiłem, wierciłem elementy konstrukcyjne ze sklejki.
Najgorsze jest to, że robię to w domu po pracy i muszę to robić po cichu ...
* * * * * *
2012 07 18 godz. 22:00
18 lipca 2012 - Trwa budowa skrzynki Dobsona. Wykonałem już konstrukcję
mikroruchów w wysokości i wszystkie elementy z płyty wiórowej.
Czy komuś przypomina coś ta skrzynka?
* * * * * *
2012 07 08 godz. 12:00
8 lipca 2012 - TRIPLET TN 200/1478 - pierwsze zdjęcie Słońca także z balkonu.
Falująca atmosfera, teleskop trzymany w rekach i przy źle skolimowanym teleskopie,
ale mimo to wyszło fajnie, ale z pewnością będzie jeszcze lepiej.
Wizualnie momentami widok świetny ilość szczegółów niesamowita.
Tuż przed sesją fot Słońca wykonałem filtr słoneczny do TRIPLETa.
Powiększ.

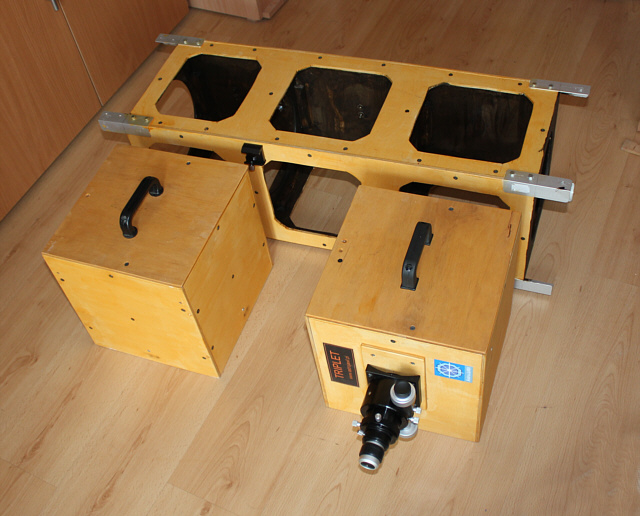

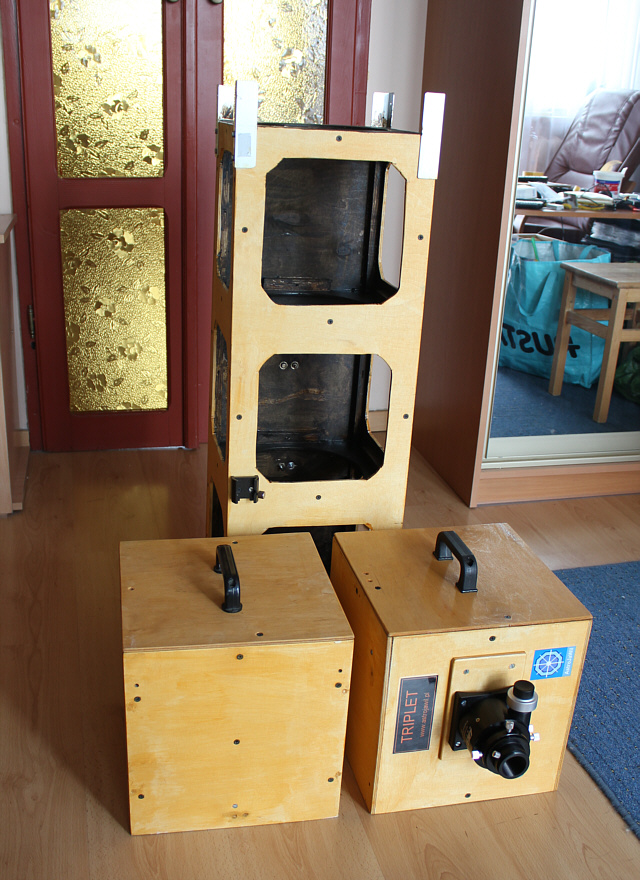

- TRIPLET rozłożony gotowy do transportu.
- zaczynam projektować prosty statyw Dobsona
* * * * * *
2012 07 06/07 godz. 1:00
- Test księżycowy teleskopu zakończony.
Wizualnie obrazy wspaniałe. Obserwacja z balkonu,
ale mimo dużego falowania powietrza, optycznie było widać Księżyc
fantastycznie z drobniutkimi szczegółami na powierzchni.
Na zdjęciu tego tak nie widać, ale i tak jestem zadowolony z tej fotki.
Film na You Tube: Księżyc przez TRIPLET
Powiększ
* * * * * *
2012 07 05 godz. 23:00

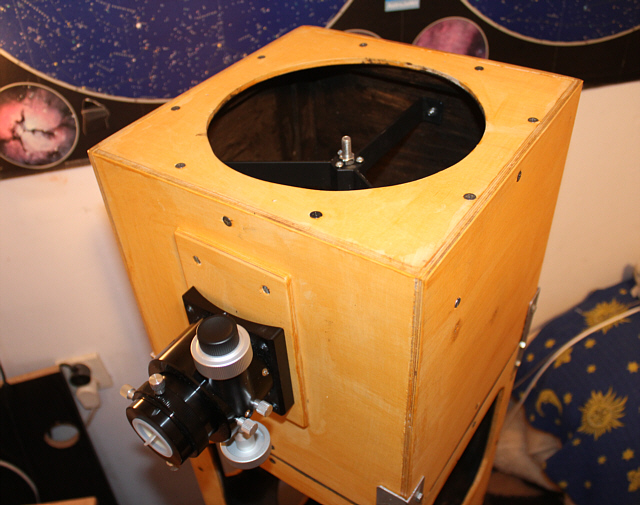

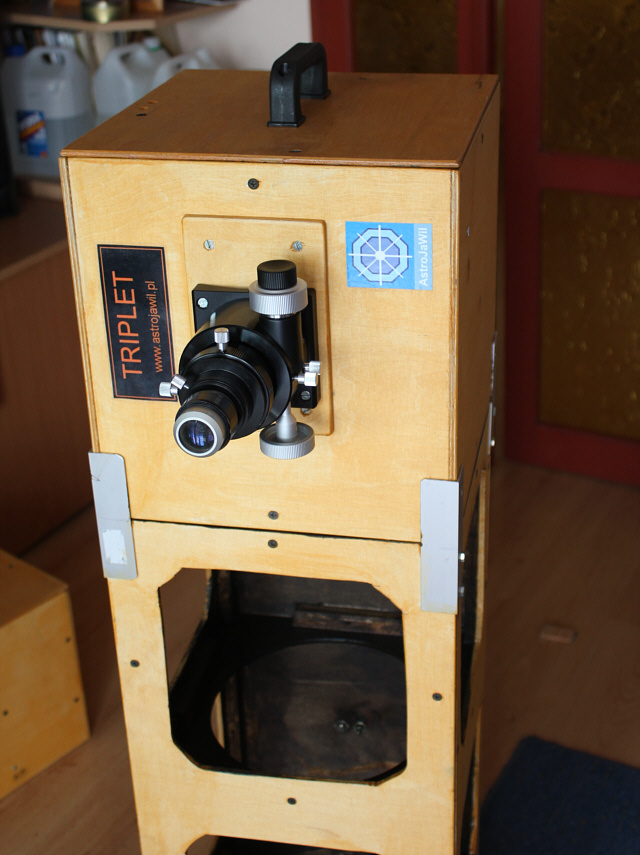

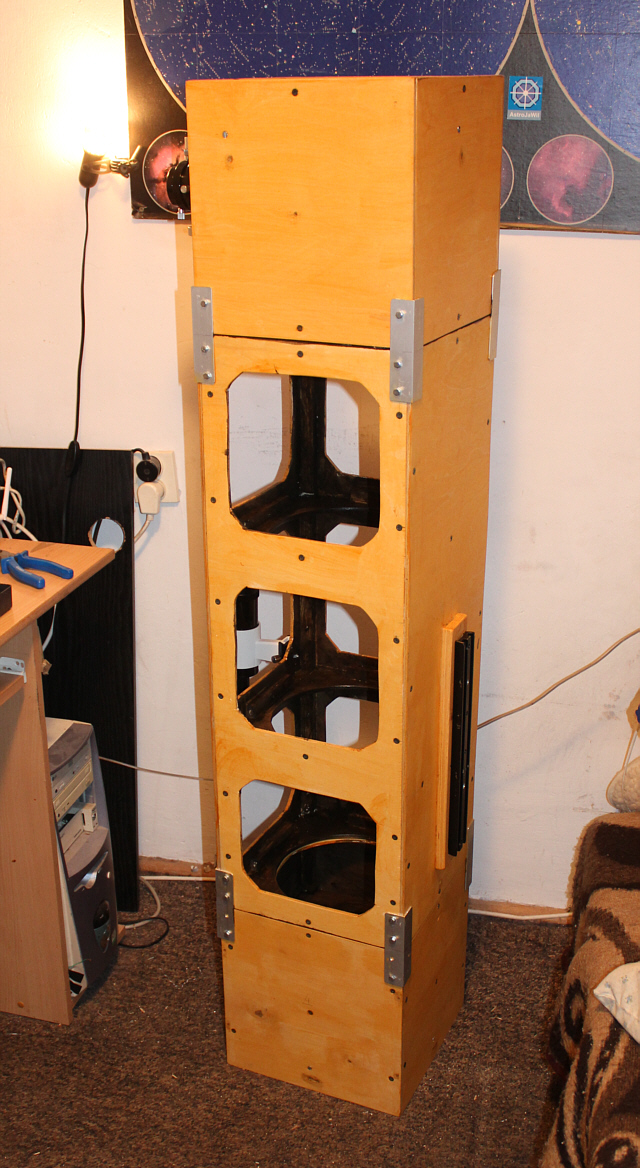

- Teleskop zakończony i pomalowany. Jak będzie pogoda,
to jutro może zrobię fotkę testową Księżyca z balkonu.
* * * * * *
2012 07 04 godz. 22:15
- Tubus zakończony. Wyregulowałem ustawienie ostrości.
Dziś po raz pierwszy od kilkunastu lat zwierciadło dało pierwsze obrazy.
Przy jeszcze nie wyczernionym i ażurowym tubusie, spojrzałem na elewację
budynku vis a vis i uśmiech pojawił się na mojej twarzy. Obraz rewelacyjny.
Poniżej pierwsze zdjęcie przez TRIPLET w tym upale, przy nagrzanej elewacji
przez okno trzymając teleskop niemal w rękach.
Widok z okna - standardowym obiektywem.
Zdjęcie przez TRIPLET - fragment z czerwonej ramki.
Crop kadru + zmniejszenie dwukrotnie.
* * * * * *
2012 07 03 godz. 23:00
- Tubus prawie zakończony. Zostało jeszcze zamontowanie dovetaila
i przyklejenie lusterka wtórnego.
* * * * * *
2012 07 02 godz. 11:00

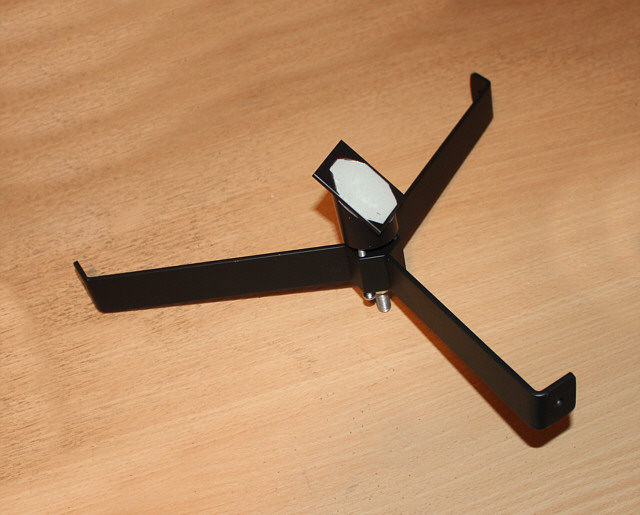

- Dostałem przesyłkę od Astrokraka z pająkiem do TRIPLETa.
Firma A-K wywiązała się w błyskawicznym czasie, dzięki czemu mam szansę
na skończenie teleskopu przed zakryciem Jowisza.
Na tę szybkę nakleję moje własne zwierciadełko wtórne.
* * * * * *
2012 06 30 godz. 12:00
- kupiłem parę małych części do teleskopu
- wpadłem na pomysł budowy następnego teleskopu(!!),
ale najpierw skończę TRIPLET
* * * * * *
2012 06 28 godz. 22:55
- sekcja środkowa "B" - zakończona

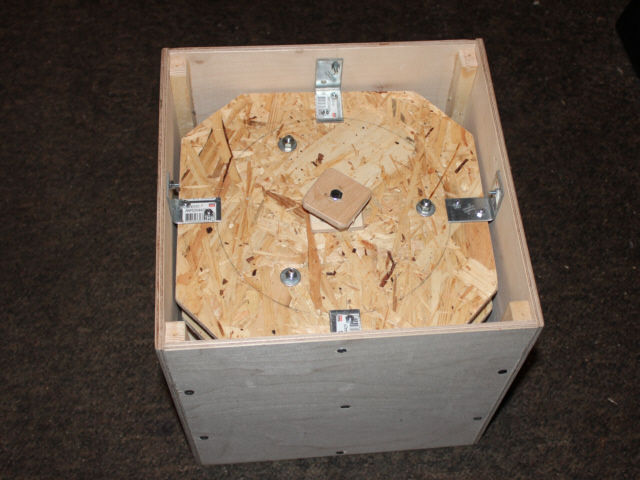

- oprawa zwierciadła głównego - konstrukcja zrobiona.

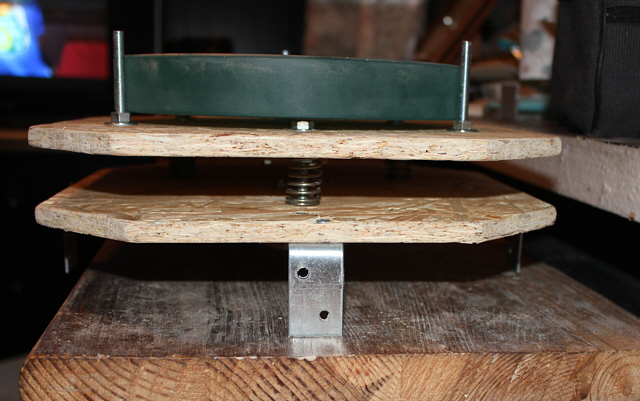

oprawa zwierciadła głównego
oprawa zwierciadła głównego - zamiast nakrętek będą motylki
* * * * * *
2012 06 27 godz. 22:50

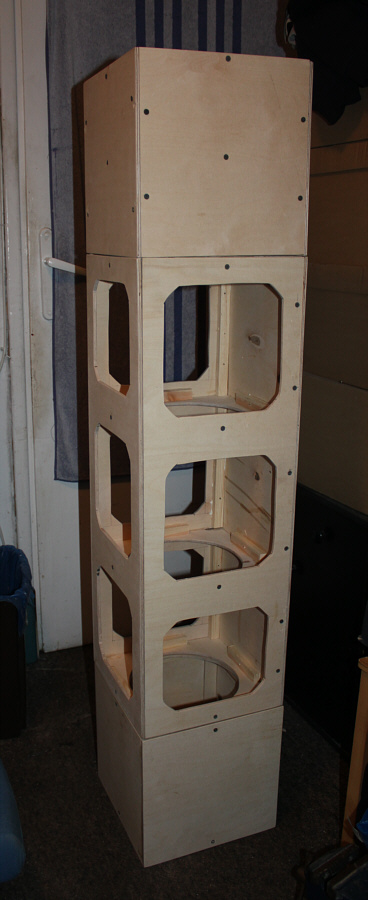

- sekcja środkowa "B" - jeszcze nie jest skończona, ale kształt już widać.
* * * * * *
2012 06 26 godz. 22:50

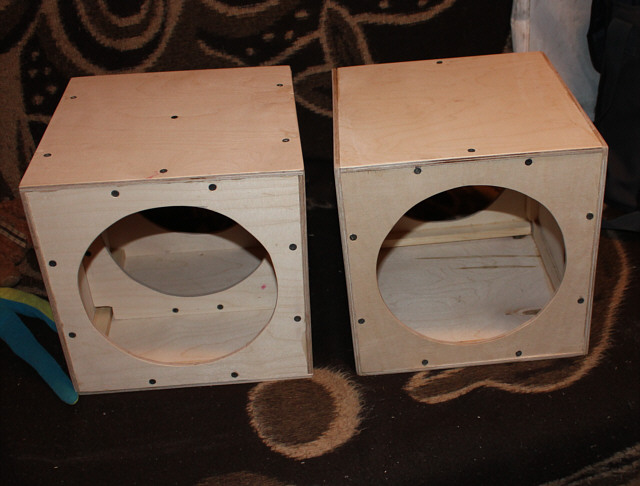

- zakończyłem konstrukcję sekcji "A" - tej ze zwierciadłem.
Tak więc są już dwie części z trzech.
Dziś zamówiłem "pajączka" w Astrokraku.
* * * * * *
2012 06 23 godz. 22:00

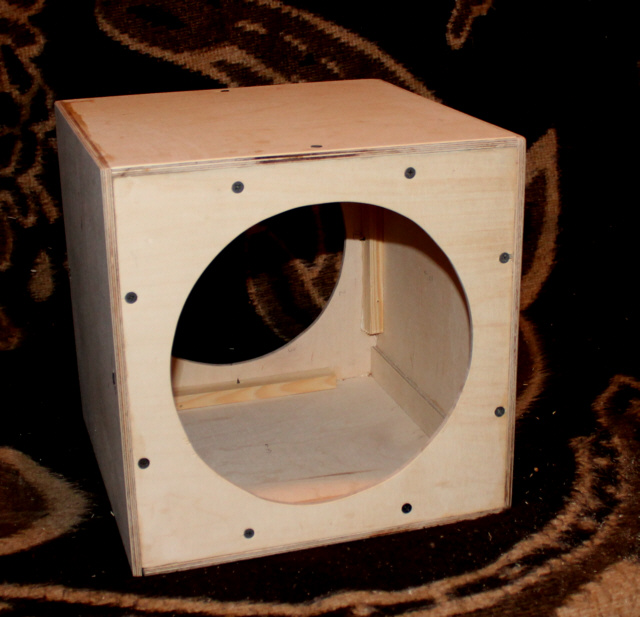

- po południu zakończyłem konstrukcję sekcji "C" wyciągowej.
Tak więc powstał już pierwszy element przestrzenny.
* * * * * *
2012 06 23 godz. 15:00

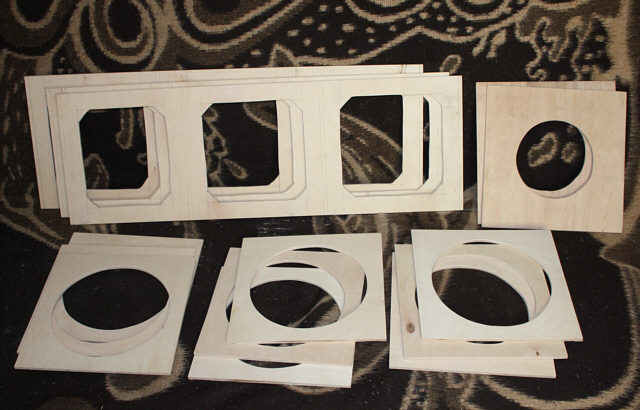

- trzy godziny ciężkiej pracy i wszystkie dziury wycięte i wyszlifowane
* * * * * *
2012 06 22

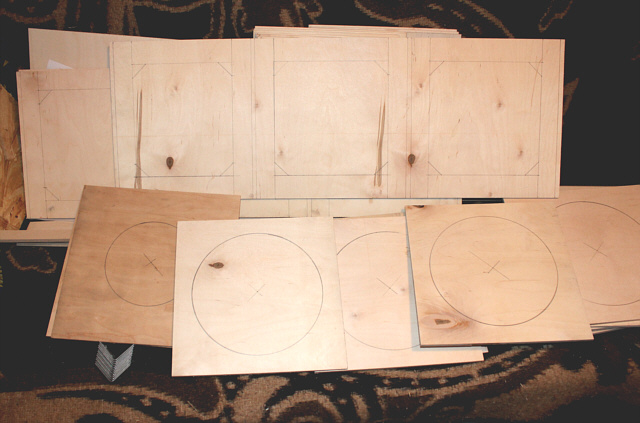

- sklejki wytrasowane pod wycinanie otworów
* * * * * *
2012 06 22

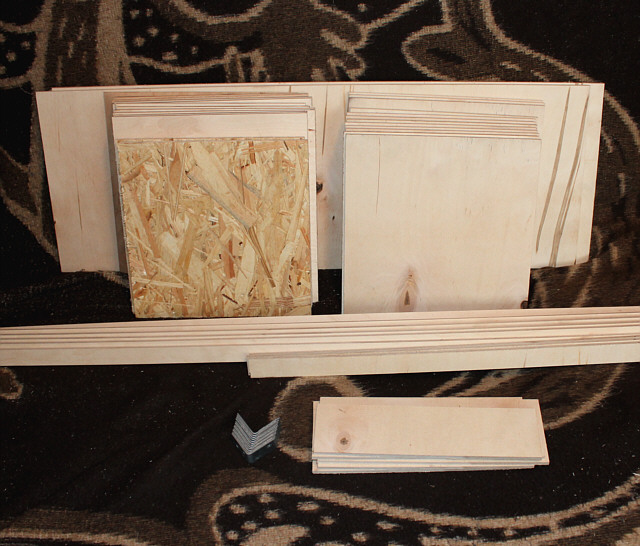

- zakup sklejki do konstrukcji składanego tubusa.
* * * * * *
2012 06 18

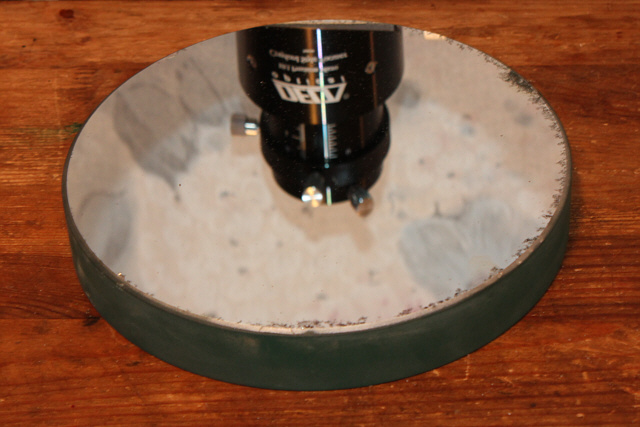

- zwierciadło główne to moje stare lustro 200/1478.
Test na nożu Foucaulta 1/11 lambda
Aluminizacja zwierciadła jest skorodowana na obwodzie,
a także na krawędzi są liczne odpryski szkła.
Diafragma o średnicy 18 cm skutecznie wyeliminuje zły wpływ wżerów,
odprysków i mocowania zwierciadła.

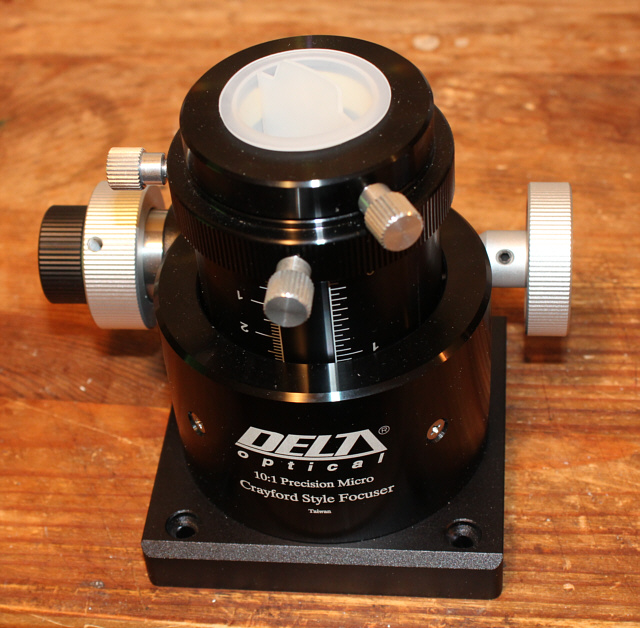

Wyciąg Crayford 2" GSO zakupiony w Delta Optical.
* * * * * *
POMYSŁ teleskopu TRIPLET:
12 06 2012
* * * * * *

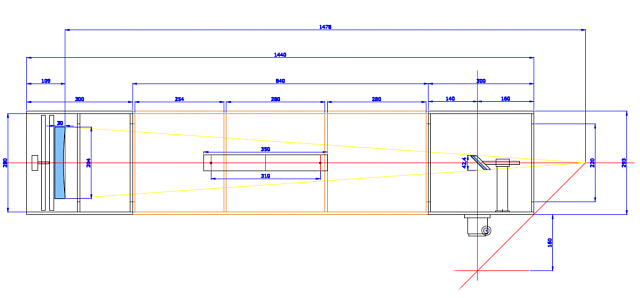

PROJEKT teleskopu TRIPLET:

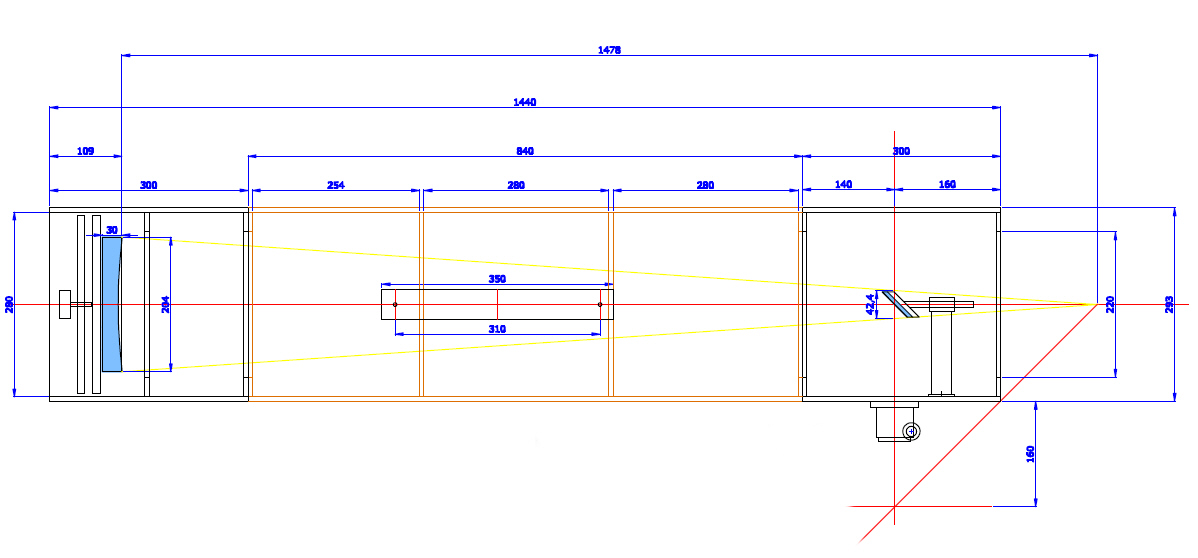

Powiększ schemat teleskopu

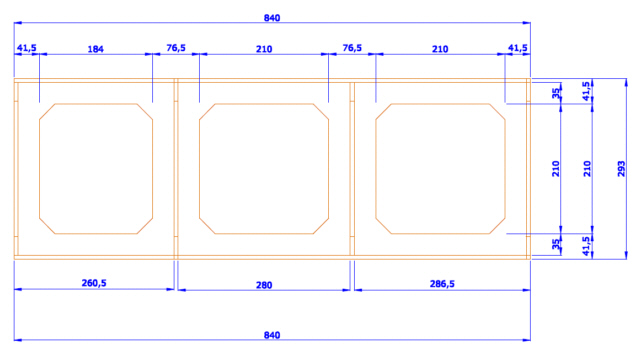

Tercja środkowa
