PICCOLO-2







TN 135/1435





Od 9 kwietnia 2009









Historia powstawania teleskopu PICCOLO-2  TN 135/1435 już jest także na żywo prowadzona



na Forum astrocd.pl gdzie można dodawać swoje komentarze.







Pomysł wykonania teleskopu PICCOLO-2 wpadł mi do głowy 9 kwietnia 2009 roku.

Pierwowzór, czyli PICCOLO został aktualnie wymontowany ze statywu dla niego wykonanego

i jest doczepiany do innych montaży jako goła rura. Obrazy daje świetne,

ale pomyślałem sobie, że do tego istniejącego jeszcze montażu wykonam nowy,

większy teleskop. Kilka ciepłych słów o PICCOLO, które wypowiedział Janusz Kosmowski

podczas prób z kamerkami, zrodziło w mojej głowie pomysł, aby wykonać trochę większy teleskop,

o jeszcze lepszych obrazach niż pierwsze PICCOLO TN 115/1150 ...

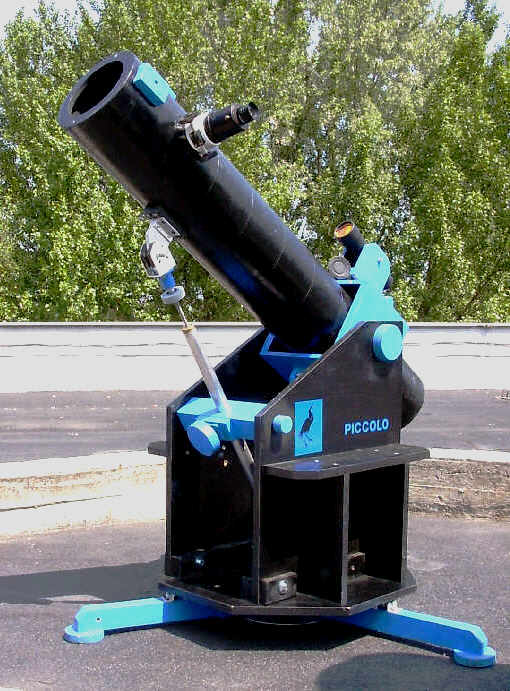

Pierwsze PICCOLO widok w 2003 r.

Ten statyw będzie wykorzystany w PICCOLO-2.









W sierpniu 2003 roku z PICCOLO byłem na astro-zlocie na Kudłaczach.

Tam wiele osób oglądało niebo przez mój teleskop. Poprosiłem część osób

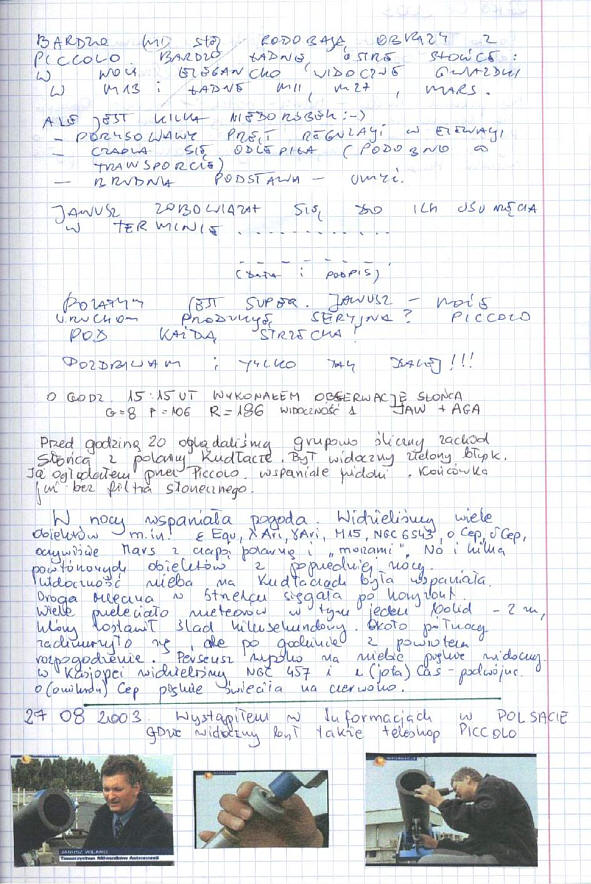

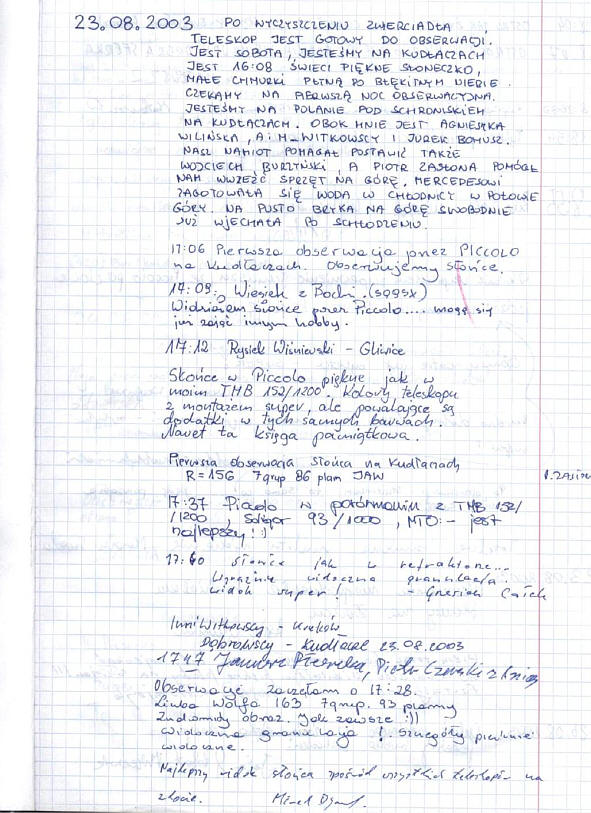

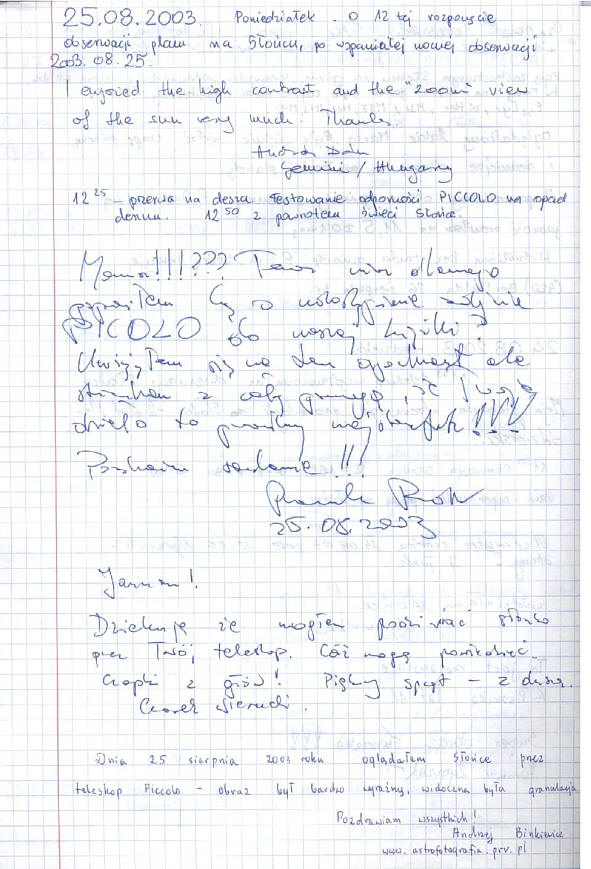

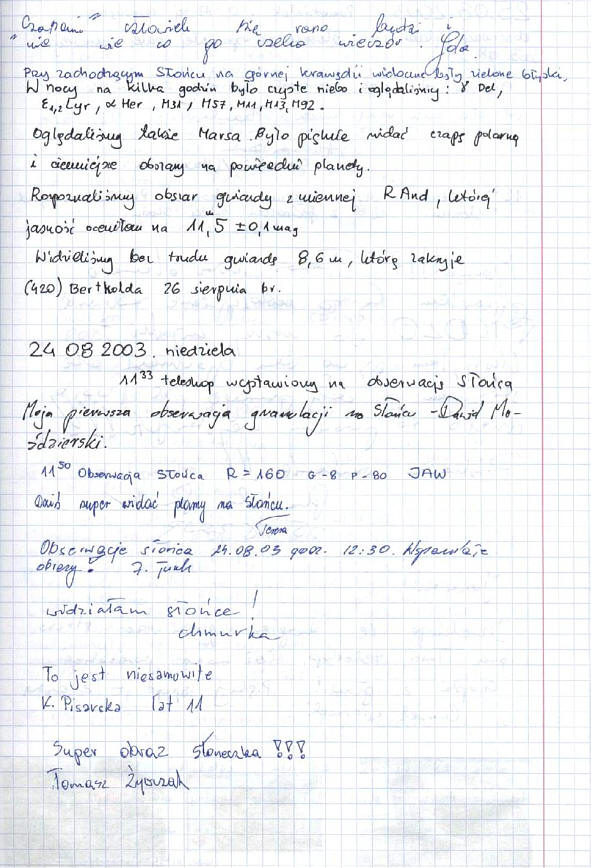

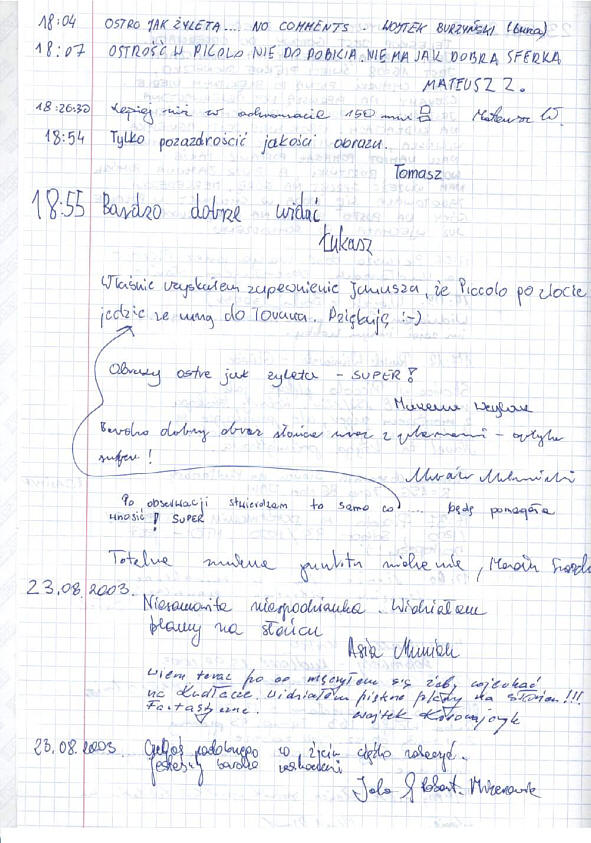

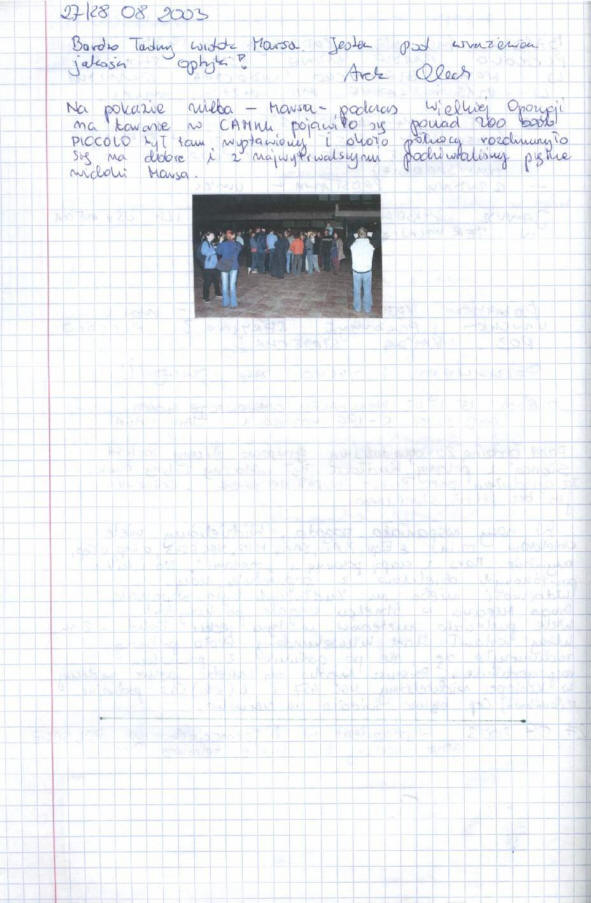

o wpisanie swoich wrażeń do Księgi Pamiątkowej. Skany wpisów poniżej.



str1, str2, str3, str4, str5, str6.

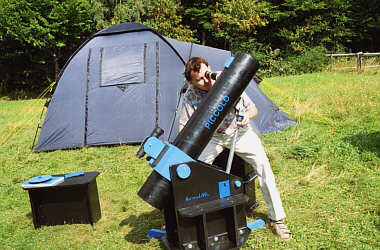

Janusz Płeszka i Przemysław Rudź patrzą na Słońce przez PICCOLO

Przeczytajcie ich wpisy do Księgi.











KALENDARIUM PICCOLO-2









* * * * **





22 czerwca 2009 - Minęło prawie dwa miesiące. Drugie zwierciadło, które mogło być głównym w PICCOLO-2

nie wytrzymało próby noża Foucaulta. Kształt okazał się być różny od idealnej sfery.

Jak trzecie zwierciadło kupne, która wkrótce przebadam okaże się również nie spełniające moich wymagań,

wówczas będę musiał zrobić figuryzację samemu, a niestety brakuje mi trochę ostatnio

czasu wolnego.





* * * * **





4 maja 2009 - Zwierciadło do PICCOLO-2 podczas testów.







* * * * **

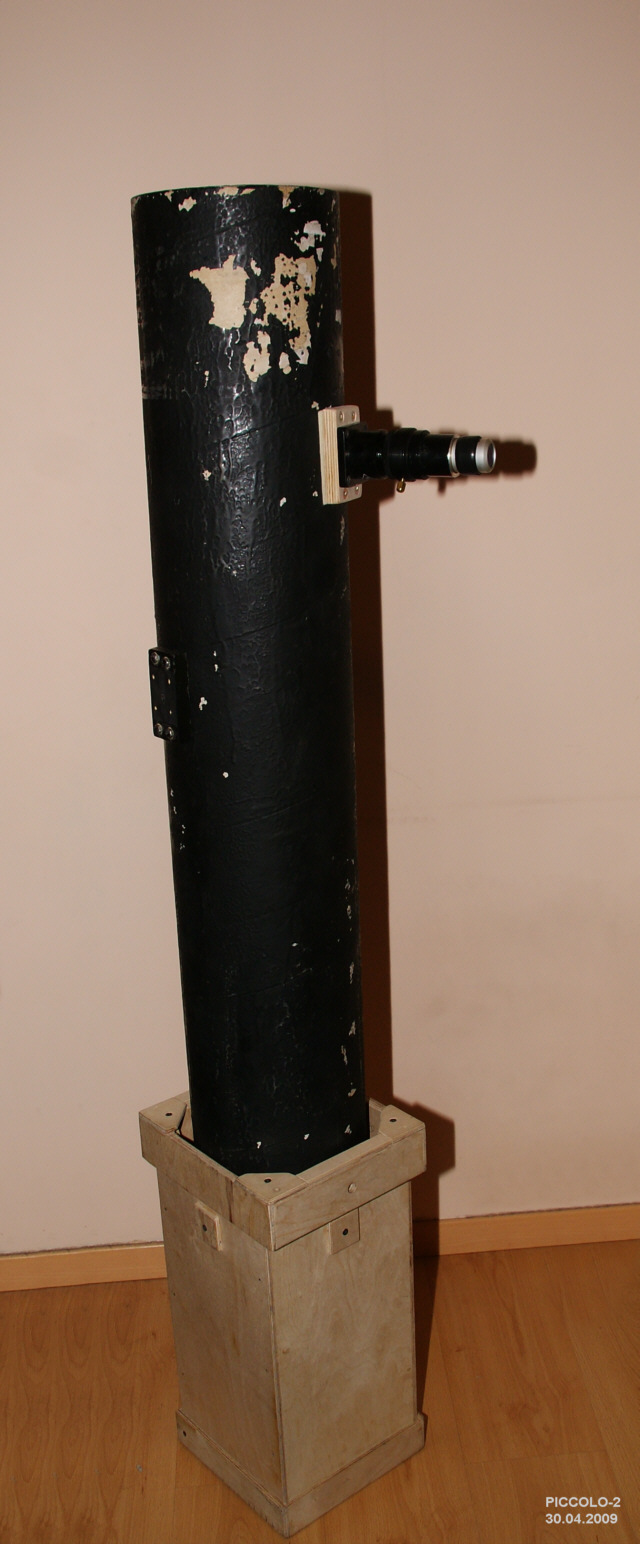

30 kwietnia 2009 - Zamontowałem wyciąg okularowy i mocowanie mikroruchów wysokości.

Pozostało jeszcze : montaż pająka (lusterko wtórne), odrośnik, szlifowanie i malowanie całości.









* * * * **





27 kwietnia 2009 - Przymiarka wymiarów PICCOLO-2 w PTMA.



























* * * * **





23 kwietnia 2009 - Zamontowałem pokrywę transportową dolnego tubusa

i zrobiłem mocowanie tubusa górnego do dolnego.

















* * * * **





22 kwietnia 2009 - Zamontowałem filcowe prowadzenie tubusa górnego w dolnym.

W dolnym tubusie przykleiłem mocowanie konstrukcji wsporczej pod ostatnią diafragmę,

tuż przy zwierciadle głównym. Teraz już Tubus górny trzyma się dobrze dolnego,

ale całość przykręcę jak tylko zainstaluje lustro główne, wtórne i na wyciągu sprawdzę

gdzie wypada ostrość. Jeszcze sporo roboty zostało, ale już bliżej niż dalej.







Wz

Wzmocniłem strefę dolną tubusa górnego z miejscu w którym będzie on wchodził w dolny.

Do tych czterech listewek będzie przykręcany tubus dolny







* * * * **





21 kwietnia 2009 - Dziś trzy godzinki pracy i zamontowałem w tubusie dolnym opór wkładania tubusa górnego,

zamontowałem oprawę zwierciadła głównego i dzięki Bogdanowi Wagilewiczowi (dzięki Ci Bogdan),

który wytoczył mi wczoraj drewniane pierścienie, wzmocniłem dolną krawędź tubusa górnego.





Oprawa zwierciadła głównego.









Opory wkładania tubusa gornego.







Pierścień wzmacniający dolną krawędź tubusa górnego.





* * * * **





20 kwietnia 2009 - W PTMA przymierzałem części teleskopu do siebie

i na szczęście idealnie pasują.





































*   *   *   *   *





19 kwietnia 2009 - Moj stary tubus - przymiarka do dolnego tubusa.







Stary tubus - widoczne diafragmy wewnętrzne.





* * * * *





18 kwietnia 2009 - Dalsze prace nad dolnym tubusem.















* * * * *



17 kwietnia 2009 - Prace nad oprawą zwierciadła głównego.













* * * * *



15 kwietnia 2009 - Dolny tubus ma już trzy wymiary.









* * * * *

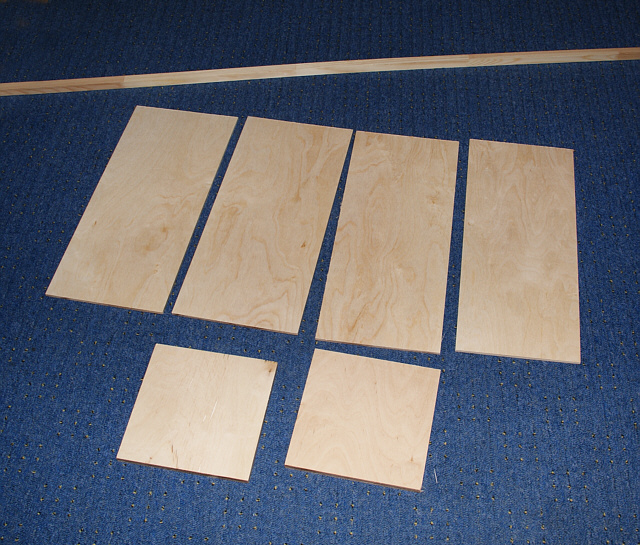

14 kwietnia 2009 - Zakup sklejki na dolny tubus.





* * * * *



9 kwietnia 2009 - decyzja na realizację nowego teleskopu z wykorzystaniem

posiadanych elementów z innych moich teleskopów.



Powstanie pierwszego szkicu tubusa.



SZKIC TUBUSA



* * * * * *



Założone parametry PICCOLO-2 wg programu AstroJaWil
